LMZC-10PU高精度電流互感器 環網柜、充氣柜用互感器 復合合金鐵芯

一、LMZC-10PU 高精度電流互感器簡介

LMZC-10高精密電流互感器采用了磁導率很高、飽和磁感應強度較低的復合合金鐵芯作為導磁材料，具有較高的測量精度和較低的儀表保安系數。適用于電力系統配電線路、變壓器以及用電設備的準確的電能計量、電流測量和保護。用于微機保護(RTU、FTU)時，微機保護系統電流回路的輸入阻抗小于50毫歐。

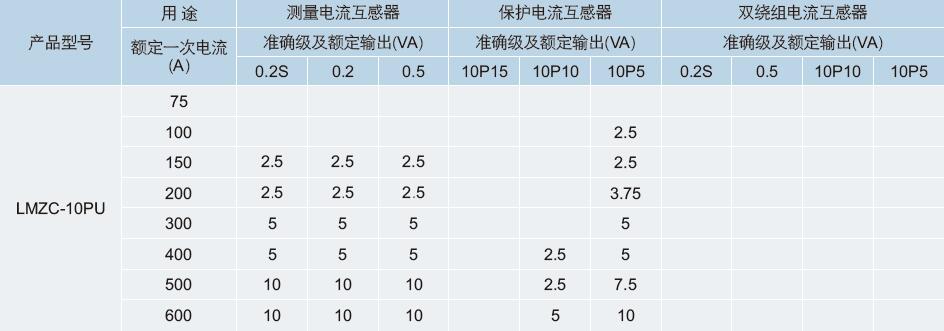

二、LMZC-10PU 環網柜用電流互感器電流比參數

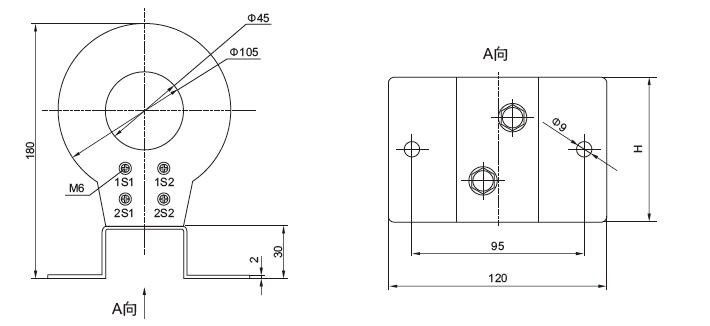

三、LMZC-10PU 充氣柜用電流互感器尺寸

四、 LMZC-10PU 穿心式高精度電流互感器注意事項：

1. 開口電流互感器安裝前必須將其二次與電表（或其他測量裝置）接好，確保互感器二次沒有開路；

2. 將所有接好二次線的開口電流互感器放置現場，等待安裝；

3. 若現場一次母線為電纜，可進行帶電安裝；若一次母線為銅排，則帶電操作對操作者要求熟練程度比較高，且要求做好絕緣防護措施；

4. 安裝互感器時，鐵芯切面處不得有雜質、灰塵等異物落入，以免影響互感器性能。

五、LMZC-10PU環網柜用電流互感器技術參數

額定頻率：50Hz or 60Hz；，

額定二次電流：5A or 1A；

工頻耐壓3kV , 1min；

額定擴大電流：120%In；

執行標準： GB1208-2006《電流互感器》；WNCB001-2008(企業標準)。

P2表示一次極性端，S1、S2表示二次極性端；P2和S2為同名端（減極性）。

六、LMZC-10PU 充氣柜用電流互感器使用條件

環境溫度：－350C-+550C

日平均溫度：≤400C。

海拔高度：≤3000m

大氣條件：大氣中無嚴重污穢

七、高精度電流互感器選型推薦

LMZK-10PU  LZCT-10C  LMZC-10PU LMZK5-10 LMZK1-10

LMZK2-10 LMZK3-10 LMZK4-10 LMZK5-10 LMZK6-10 LMZK10-10
